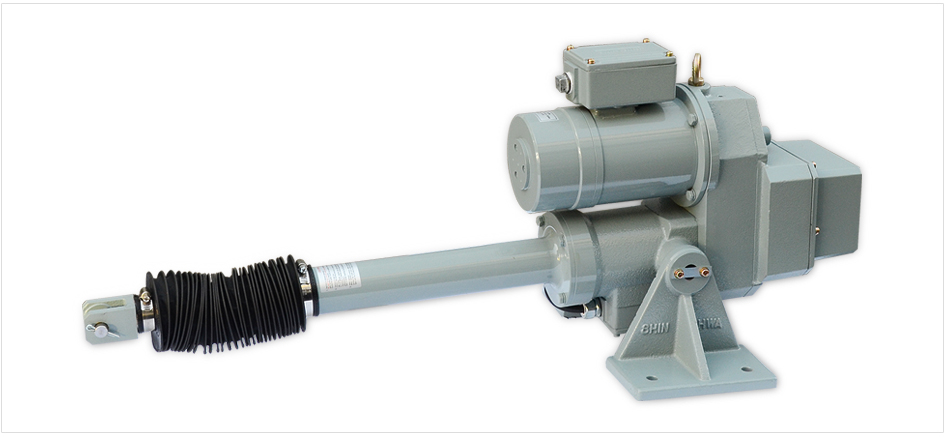

모터실린더
Motor Cylinder
모터 실린더는 간단한 전기 결선에 의해 모터로 구동되는 직선 왕복 운동기계입니다.
구조는 모-터와 결합된 정밀 감속 기어 장치와 높은 효율의 리드스크류, 과부하 안전장치 등으로 구성되어 있습니다.

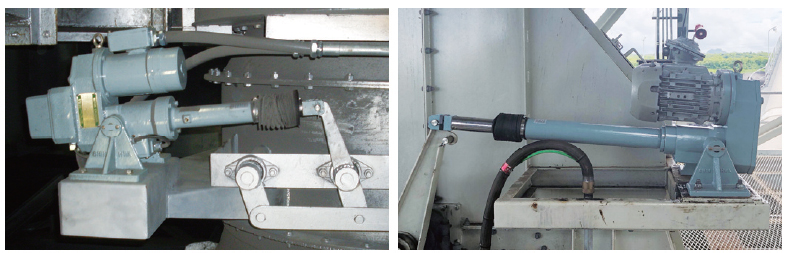

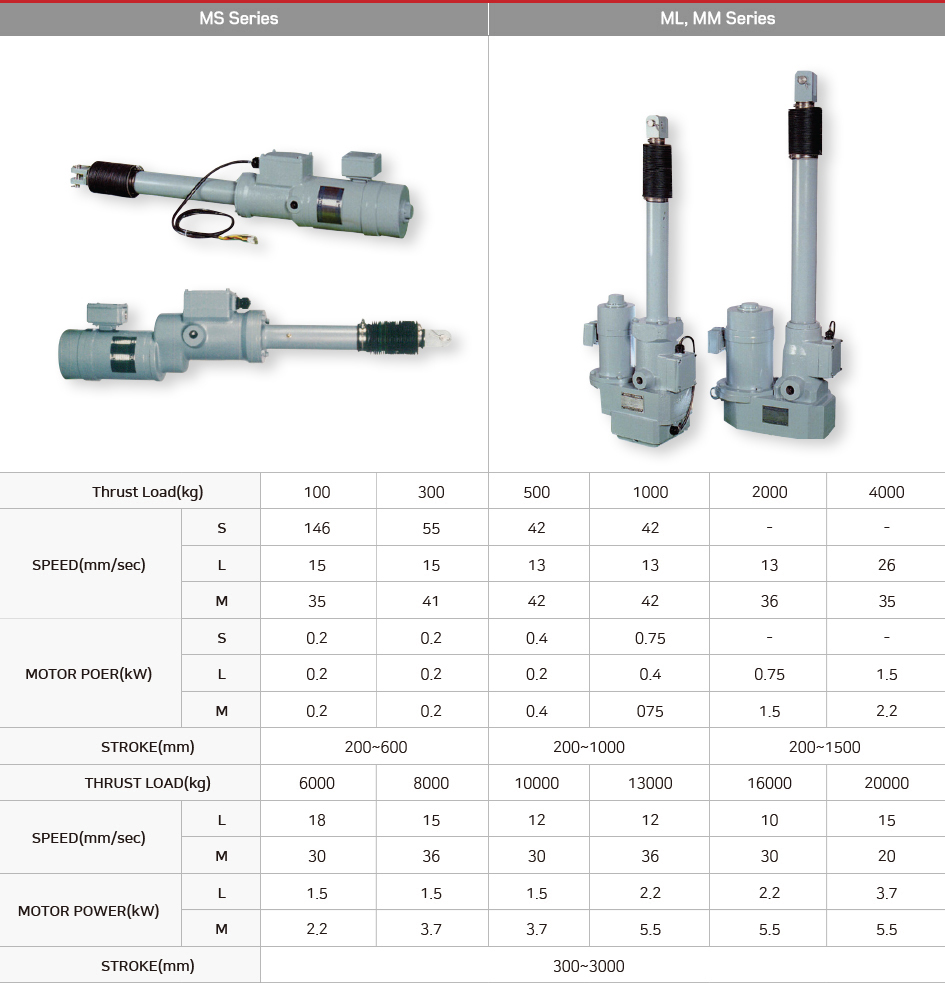

일반 산업용 모타실린더

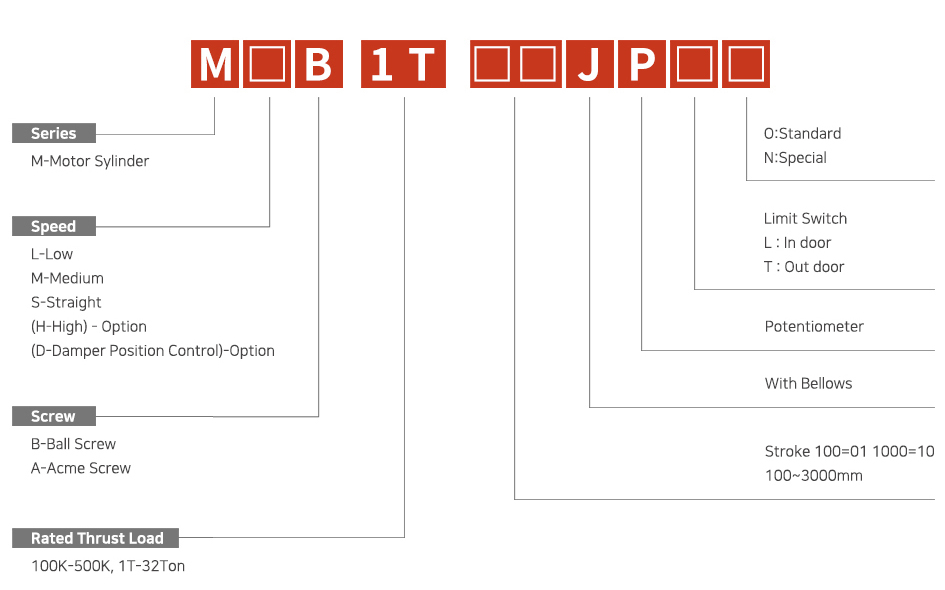

형식기호
용도- 원형 담파, 루-버 담파, 슬라이드 담파등 여러가지 종류의 담파구동용으로 적용 가능하다.
- 게이트 밸브나 볼 밸브 등 여러 가지 밸브 구동용에 적용 가능하다.
- 정밀한 위치 제어용으로 사용가능하다.
표준기종 분진이 많이 발생되는 곳에서 사용할 경우에는 벨로우즈 부착형을 추천하며, 실린더에 직접 적으로 물이나 증기, 오일 등이 닿는 곳에서 사용할 때에는 적절한 보호조치를 하여야 한다

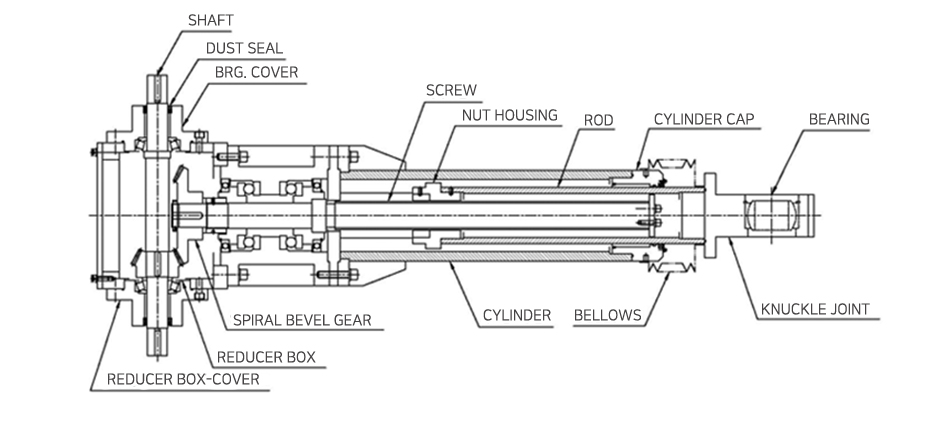

구조도 & 외형도

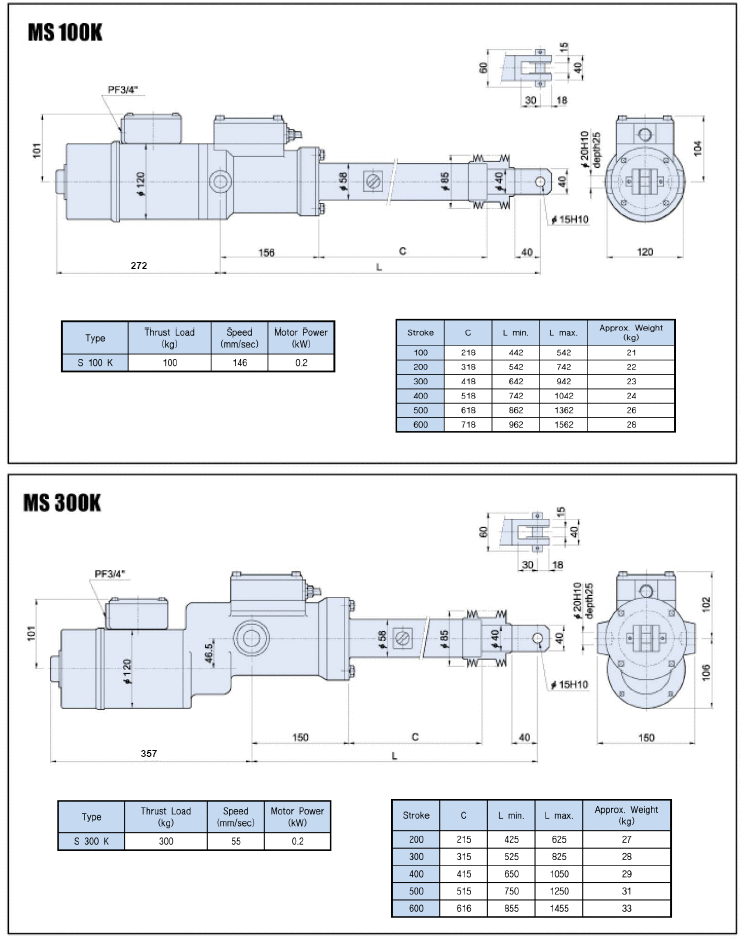

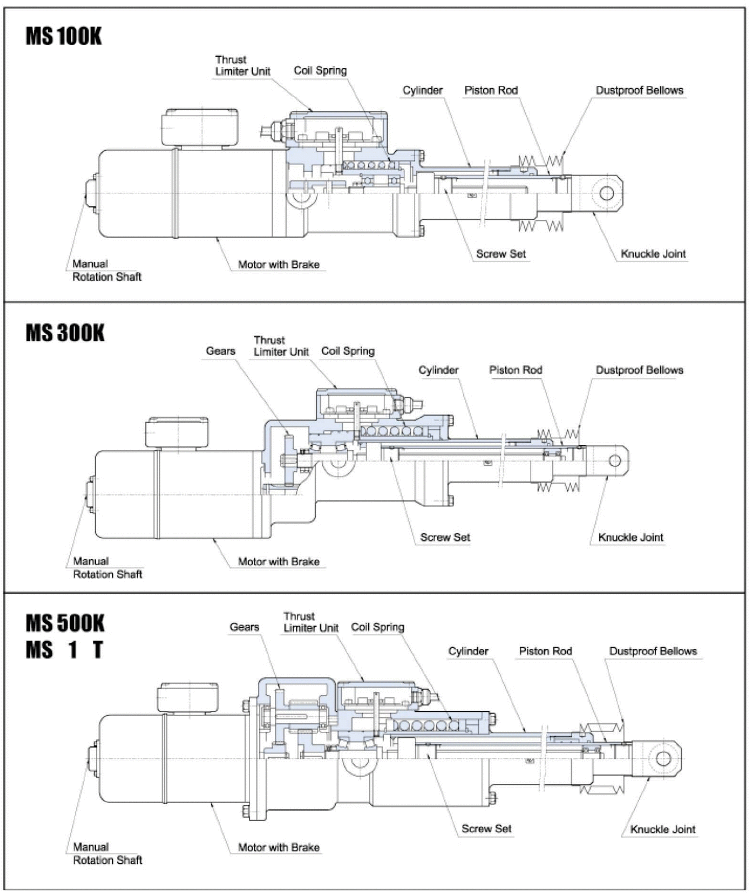

| MS 100K ~ MS 300K | 외형치수 구조도 |
|---|---|
| MS 500K ~ MS 1T | 외형치수
구조도

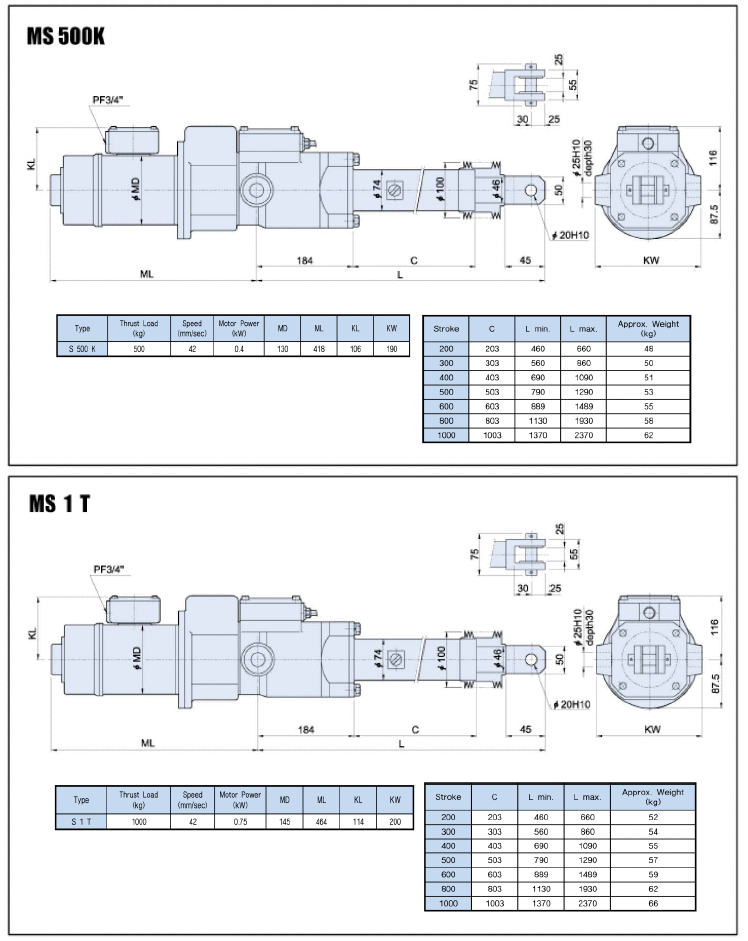

MS 500K ~ MS 1T
MS Series
|
| M 100K ~ M300K | 외형치수
구조도

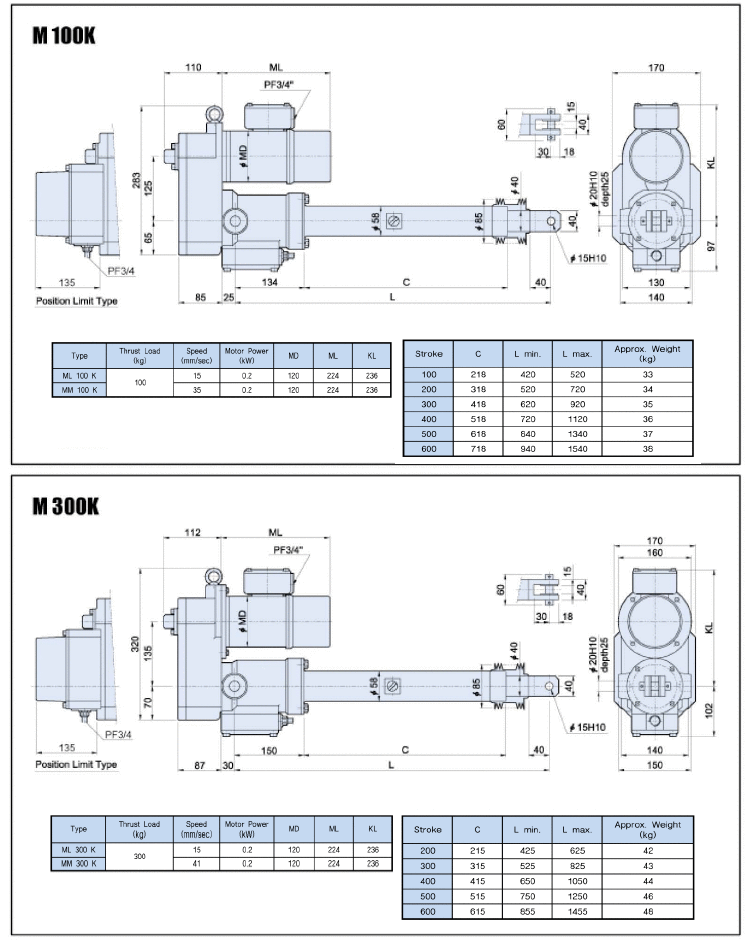

M 100K ~ M300K
M Series
|
| M 500K ~ M 1T | 외형치수

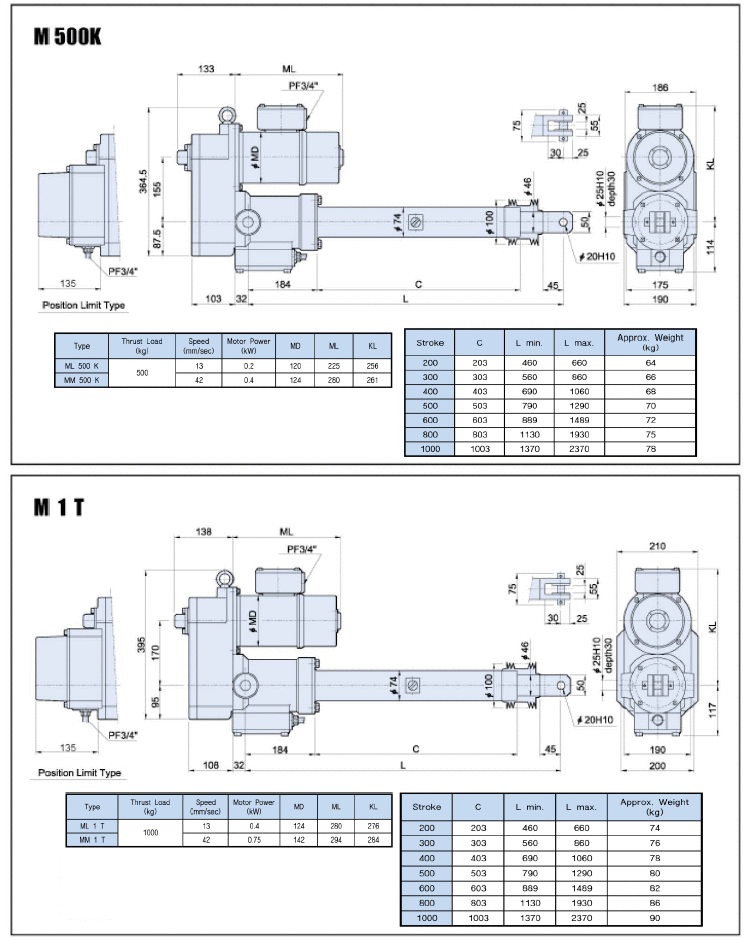

구조도
M-500K-M-1T
M Series
|
| M 2T ~ M 4T | 외형치수
구조도

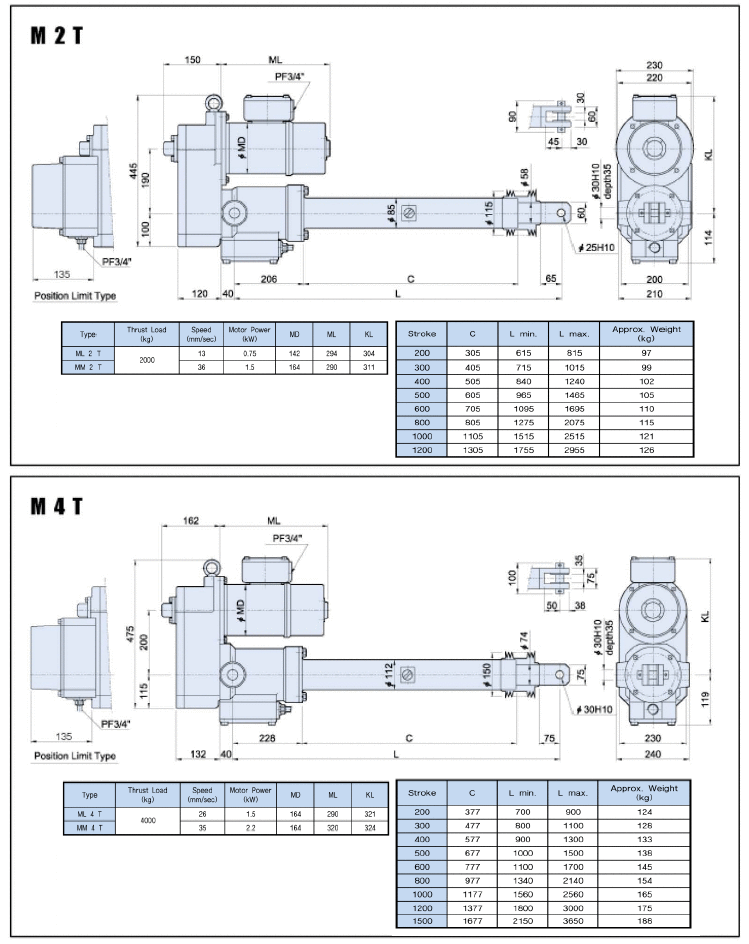

M 2T ~ M 4T
M Series
|

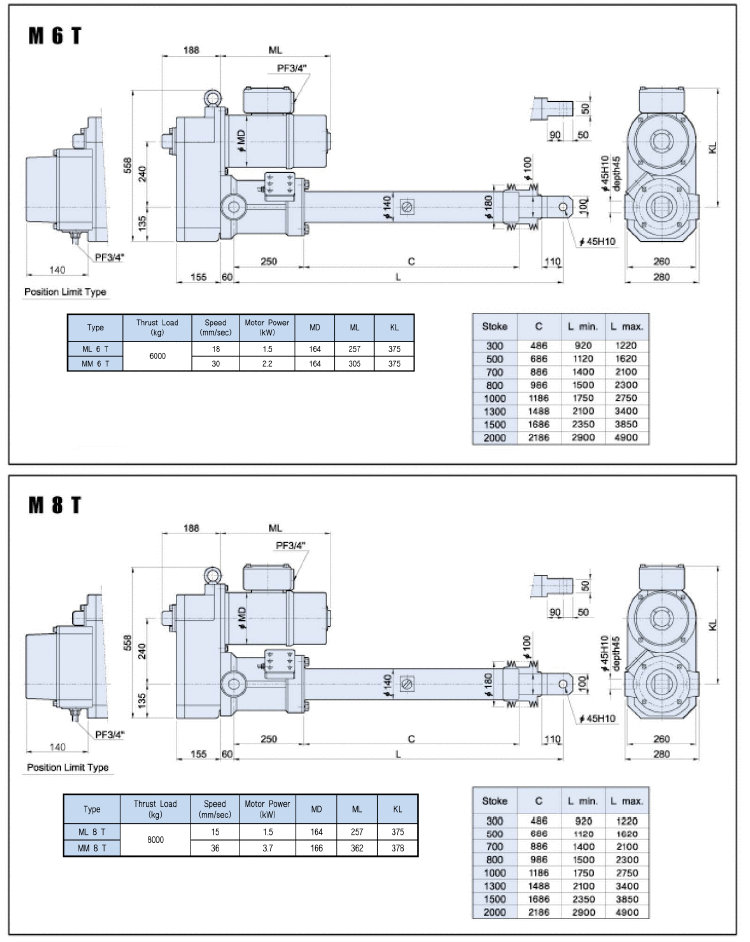

| M 6T ~ M 8T | 외형치수
구조도
M 6T ~ M 8T
M Series
|

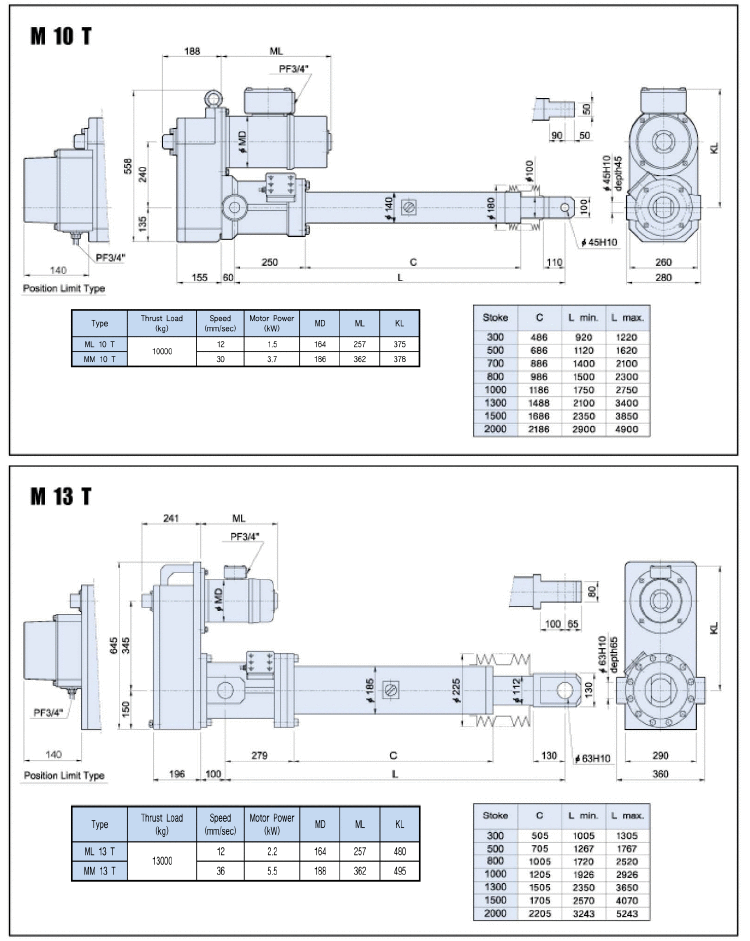

| M 10T ~ M 13T | 외형치수
구조도
M 10T ~ M 13T
M Series
|

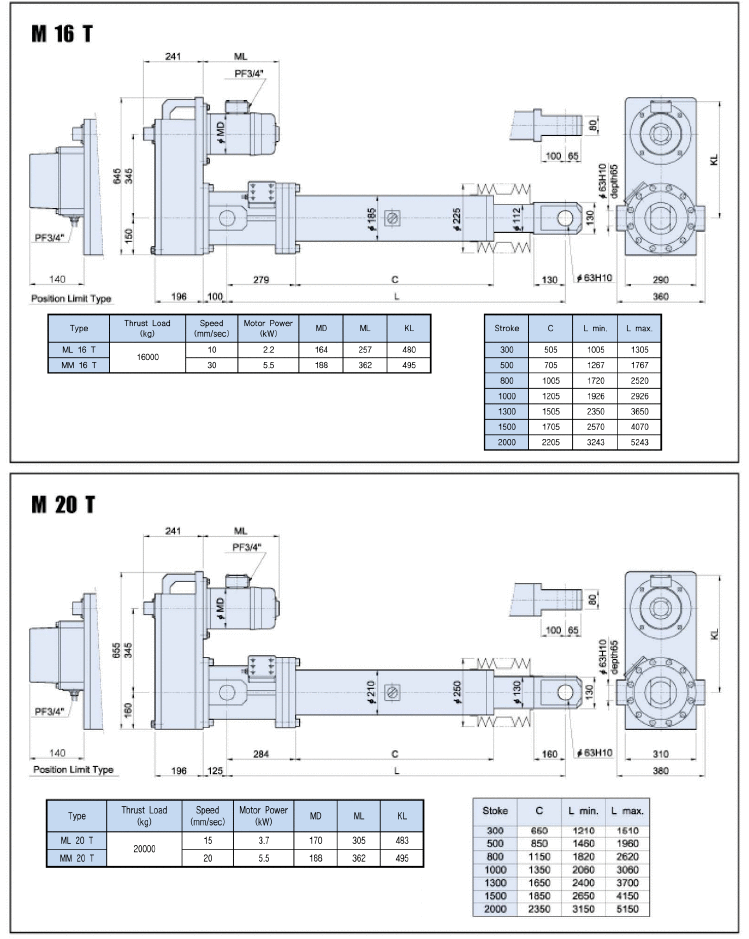

| M 16T ~ M 20T | 외형치수
구조도
M 16T ~ M 20T
M Series
|
회로도 & 구조도| 기본회로도 | 기본 회로도

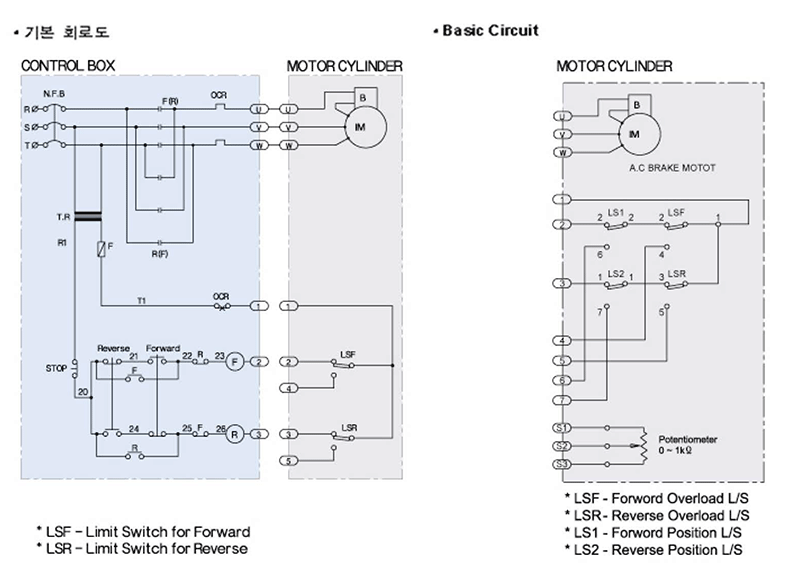

Basic Circuit
|
|---|---|
| 구조도 | M-PL”Series

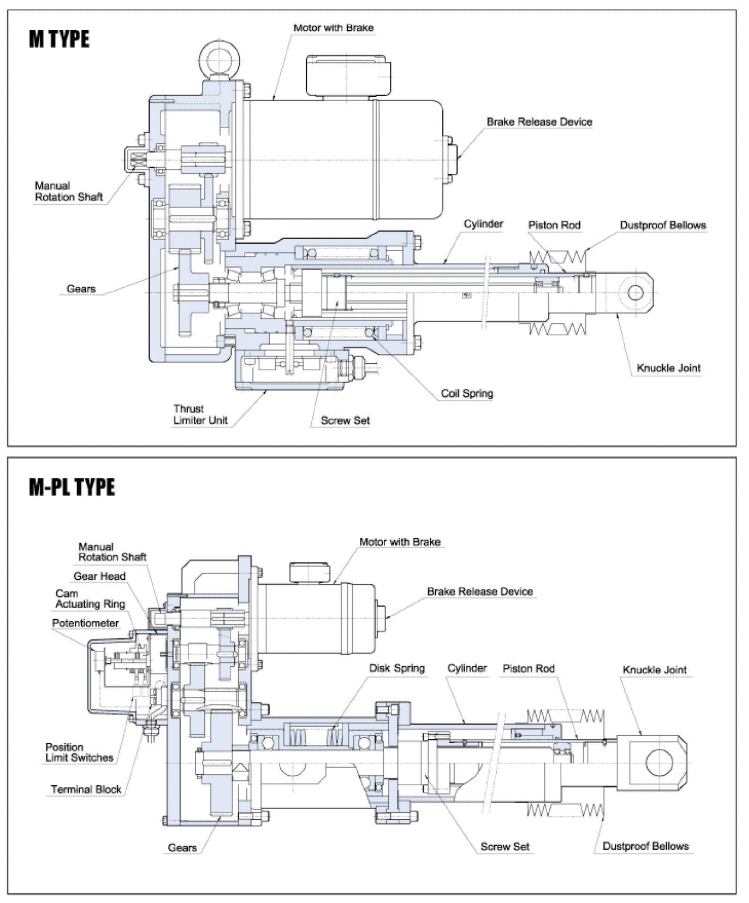

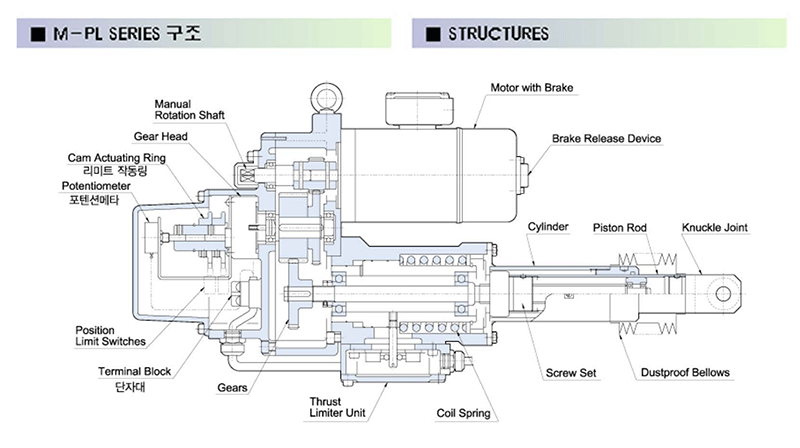

M-PL Series 구조도
|

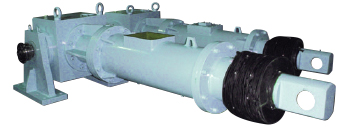

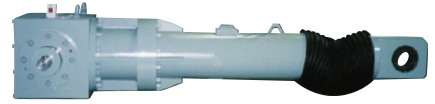

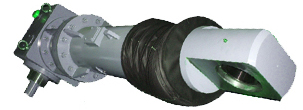

SYNCHRO CYLINDER| SGB20T-5J : Thrust Load 20Ton |  |
|---|---|
| SGB30T-5J : Thrust Load 30Ton | |
| SGB50T-4J : Thrust Load 50Ton |  |
| SGB100T-7.5J : Thrust Load 100Ton |  |

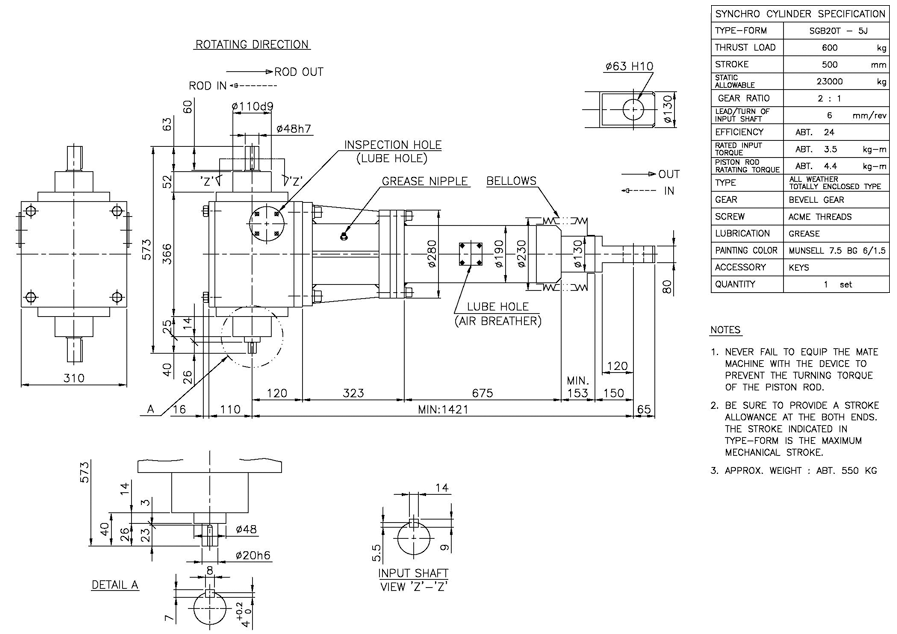

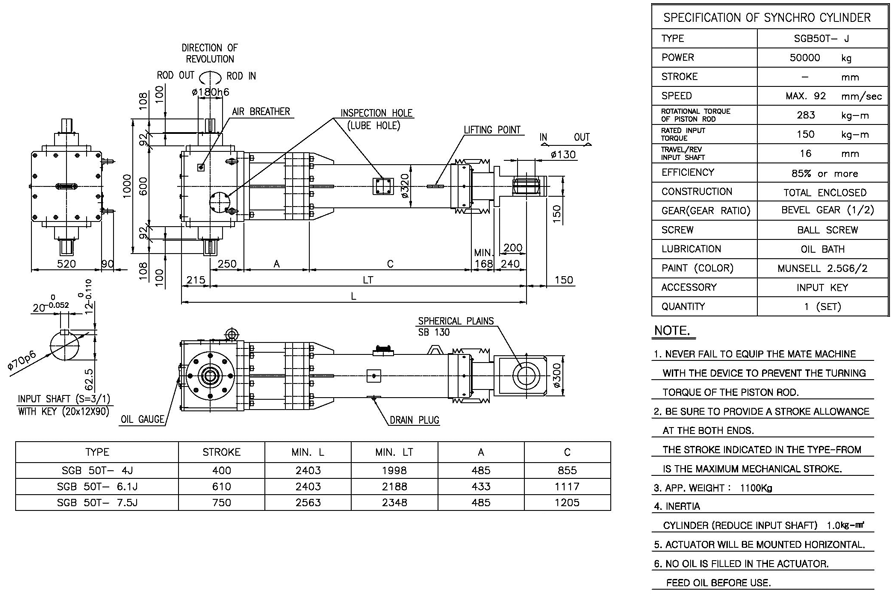

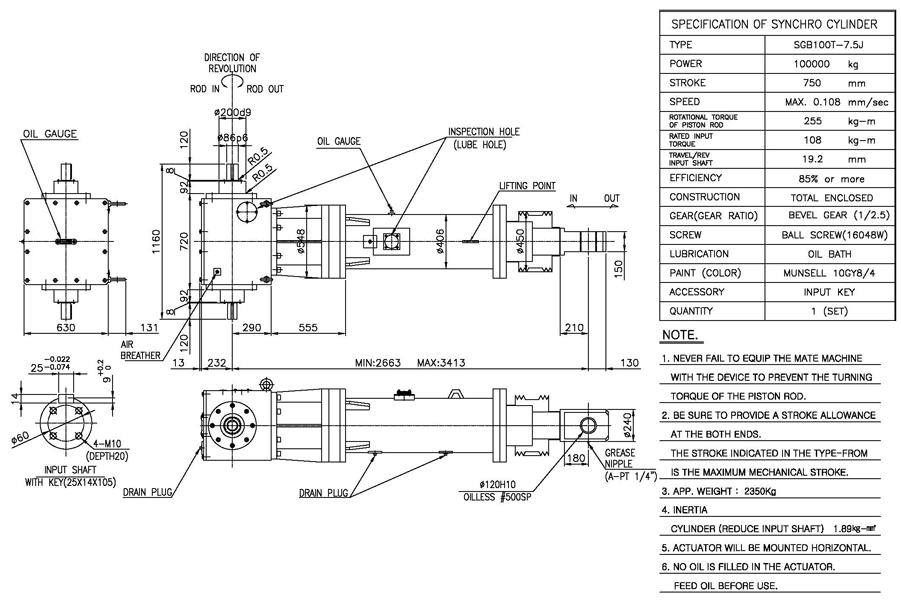

외형치수| 모델 | SGB20T-5J
SGB20T-5J
|
|---|---|
| 모델 | SGB100T-7.5J
SGB100T-7.5J
|
| 모델 | SGB50T-4J
SGB50T-6.1J
SGB50T-7.5J
SGB50T-4J, SGB50T-6.1J, SGB50T-7.5
|

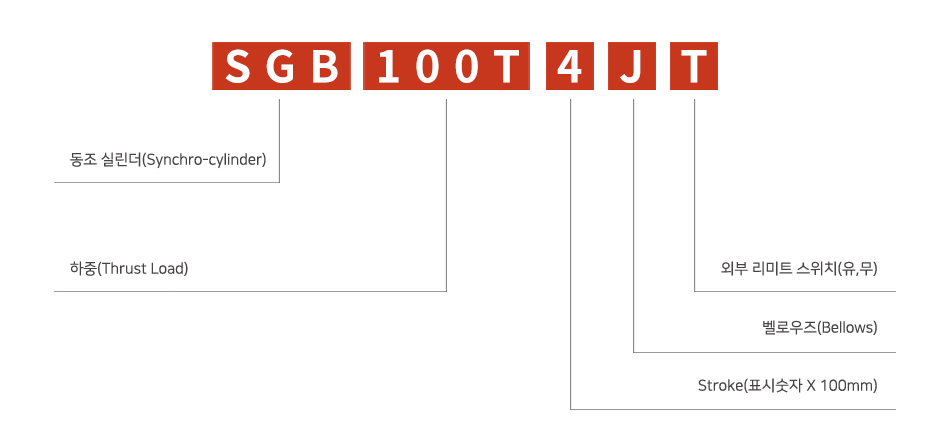

형식기호
구조도

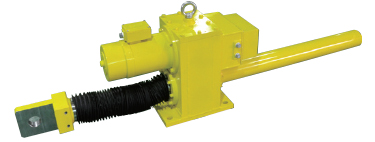

BALL SCREW JACK | SJ12.2T-15.6JL : Thrust Load 12.2Ton |  |
|---|---|
| SJ10T-6JL : Thrust Load 10Ton |  |
| SJ 1T-5JC | |
| SJ 5T-18T | |
| SJ 12.5T-10JL | |
| SJ 20T-3J | |
| SJ 5T-16T | |
| SJ 10T-2J | |
| SJ12.2T-15.6JL |
